最终效果


<图1>

1、新一个800 * 600像素的文件，背景填充黑色。新建一个组，用椭圆选框工具拉出下图所示的正圆选区，给组添加蒙版。


<图2>

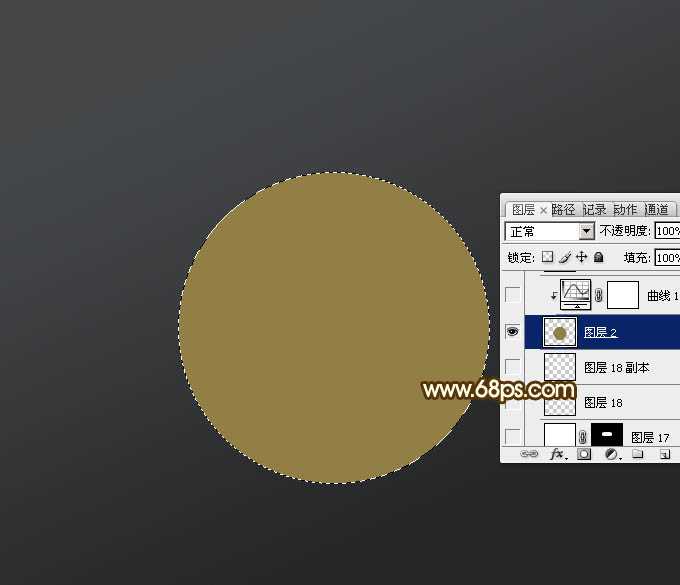

2、调出当前蒙版选区，在组里新建一个图层填充黄褐色：#927F45，如下图。


<图3>

3、用椭圆选框工具拉出下图所示的整体选区，按Delete删除中间部分，得到一个圆环。


<图4>

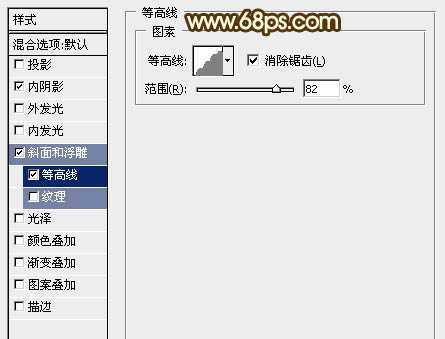

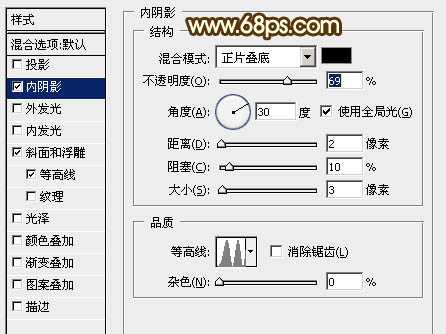

4、双击当前图层缩略图调出图层样式，设置内阴影、斜面和浮雕、等高线，参数及效果如下图。


<图5>


<图6>


<图7>


<图8>

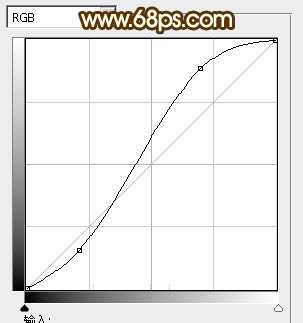

5、创建曲线调整图层，对RGB进行调整，参数设置如图9，确定后按Ctrl + Alt + G 创建剪贴蒙版，效果如图10。


<图9>


<图10>

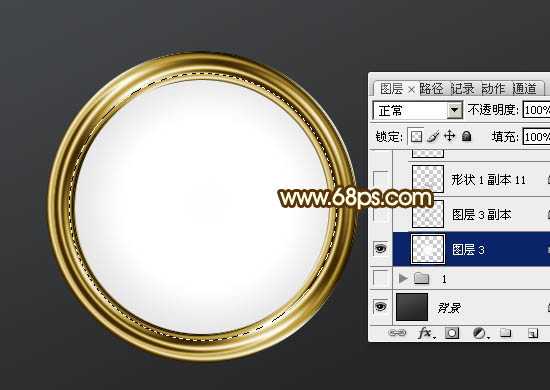

6、在当前组的最下面新建一个图层，用椭圆选框工具拉出图11所示的正圆选区，拉上图12所示的径向渐变。


<图11>


<图12>

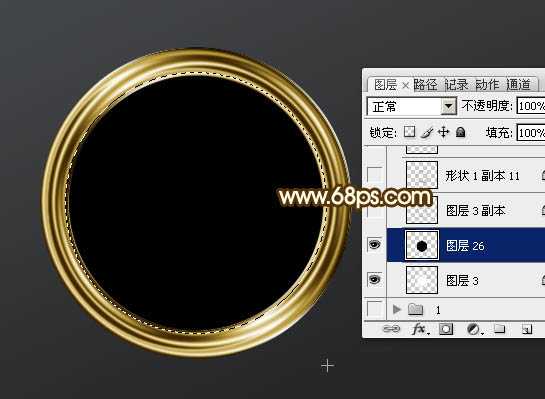

7、新建一个图层，用椭圆选框工具拉出图13所示的正圆选区填充黑色，保持选区。选择菜单：选择 > 修改 > 收缩，数值为8，确定后羽化10个像素，然后淡Delete删除两次，效果如图15。


<图13>


<图14>


<图15>

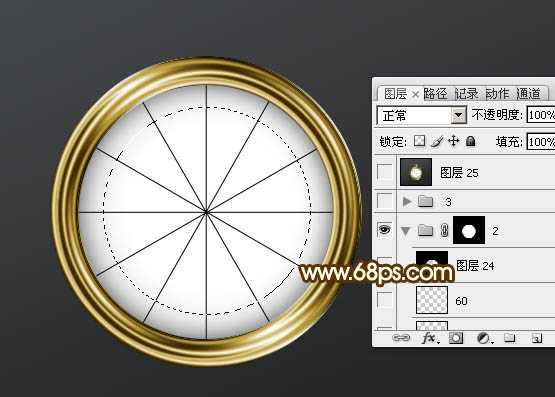

8、新建一个图层，用直线工具拉出图16所示的直线，然后栅格化图层，再用椭圆选框工具拉出图17所示的正圆选区，按Delete删除中间部分，效果如图18。


<图16>


<图17>


<图18>

9、新建一个图层，同上的方法制作其它的标尺线。


<图19>


<图20>
